1. Kondisi [Kembali]
Modul 3 Percobaan 3 No 16 :
ganti resistor 100k dengan resistor 10k,lalu amati sinyal keluarannya pada kedua ujung kaki resistor 10k tersebut menggunakan osiloskop.
2. Gambar Rangkaian Simulasi [Kembali]

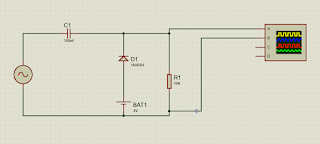

Rangkaian sebelum dijalankan
Gambar 1.Rangkaian sebelum dijalankan

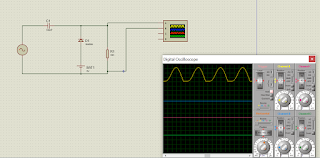

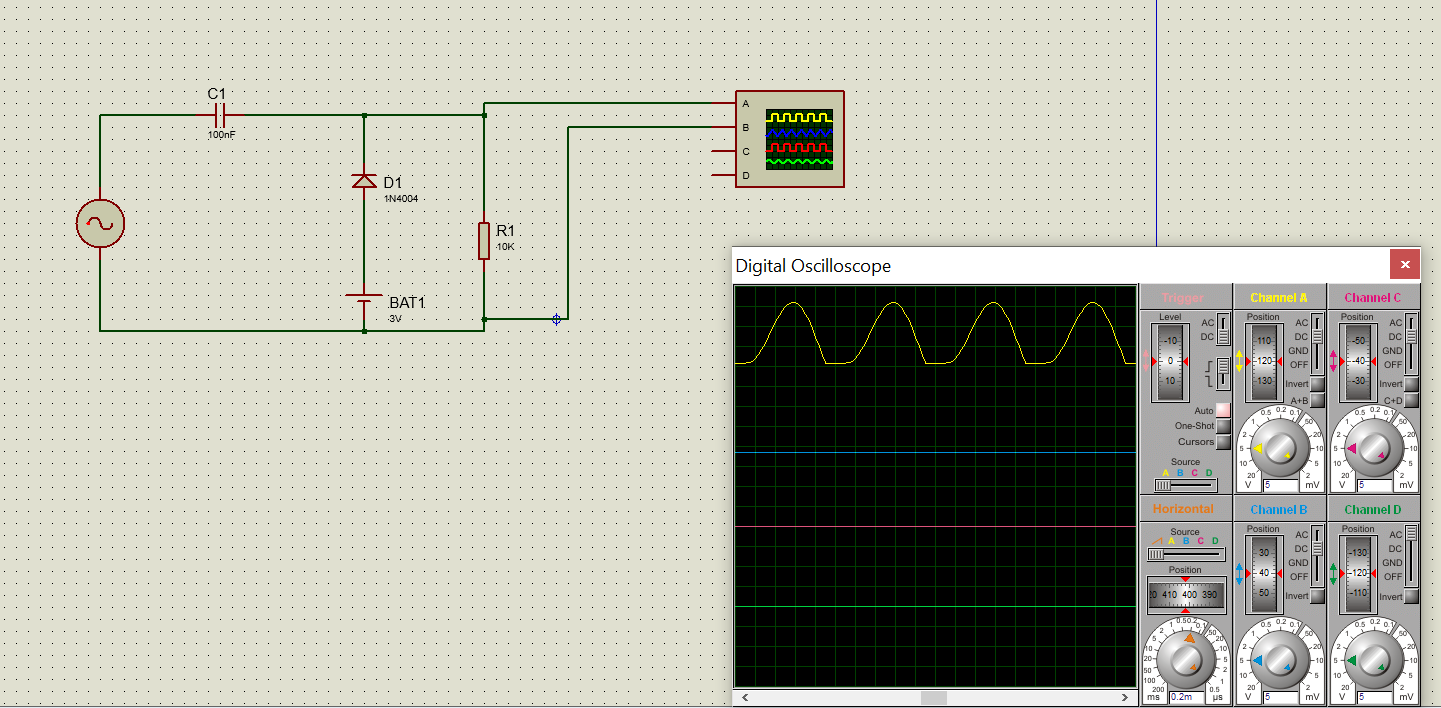

Rangkaian setelah dijalankan
Gambar 2.Rangkaian setelah dijalankan
3. Video Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]
Rangkaian ini merupakan rangkaian clamper positif ,rangkaian clamper adalah rangkaian diode yang berfungsi menjepit atau menggeser sinyal pada suatu level tegangan DC tertentu.rangkaian clamper terdiri dari sebuah diode ,kapasitor dan elemen resistif.besar R dan C haruslah dipilih sedemikian sehingga konstanta waktu RC cukup besar untuk menjamin bahwa tegangan pada kapasitor tidak turun secara signifikan selama diode tidak menghantarkan.rangkaian disebut clamper positif dikarenakan katoda berada diatas dan anoda dibawahnya.
Prinsip kerjanya yaitu: dari sumber sumber tegangan berasal dari arus AC dengan bentuk gelombang sinusoidal. Pada kondisi pertama, setengah gelombang positif akan melewati capasitor 100nF dan arus tersimpan sebesar tegangan sumber. kemudian, arus ke percabangan antara dioda dan resistor.Pada dioda akan menerima tegangan balik (reverse bias) dikarenakan arus menuju katoda dari dioda yang berarti tegangan pada sisi N lebih besar dari sisi P dan menyebabkan daerah deplesi membesar,sehingga hambatan yang dimiliki dioda lebih besar dibandingkan pada resistor 10k. Dengan demikian arus tidak melewati dioda yang kemudian arus melewati resistor 10k, dimana tegangan pada resistor hampir sama dengan tegangan inputnya.
Pada kondisi kedua setengah gelombang negatif akan melewati percabangan antara batere dan resistor 10k ohm. Karena pada resistor 10k ohm memiliki hambatan yang besar sedangkan baterai tidak memiliki hambatan, maka arus akan mengalir melewati baterai lalu ke dioda dikarenakan dioda forward bias. Besar tegangan pada dioda akan sama dengan tegangan pada resistor Dan akan masuk kedalam capasitor dan menyimpan arus sebesar tegangan sumber. Sehingga kapasitor menyimpan tegangan sebesar 2Vs. dan gelombang output akan kecil dari pada gelombang input.dan dapat dilihat bentuk gelombang outputnya pada osiloskop….
File HTML : Download disini!!!
Rangkaian Simulasi : Download disini!!!
Video Simulasi : Download disini !!!
Datasheet diode 1N4004 : Download disini !!!
