Laporan Akhir 2 (percobaan 3) Modul 3



1. Jurnal [Kembali]






2. Hardware [Kembali]

1.rangkaian clamper positif
Komponen yang digunakan:
1. Alternator sebagai sumber AC


2. Resistor 100k


3. Kapasitor 100nF



4. Dioda 1N4004

Alat yang digunakan:
1. Osiloskop

2.rangkaian clamper negatif

Komponen yang digunakan:
1. Alternator sebagai sumber AC


2. Resistor 100k


3. Kapasitor 100nF



4. Dioda 1N4004

Alat yang digunakan:
1. Osiloskop

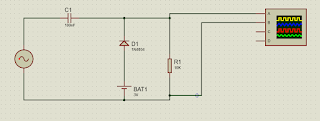

3.clamper bertegangan panjar positif

Komponen yang digunakan:
1. Alternator sebagai sumber AC


2. Resistor 100k


3. Kapasitor 100nF



4. Dioda 1N4004

5. Battery (3V)

Alat yang digunakan:
1. Osiloskop

3. Video Praktikum [Kembali]

1.video clamper positif


2.video clamper negatif



3.video clamper bertegangan panjar positif




4. Analisa [Kembali]


Percobaan 3
1.Bagaimana prinsip kerja dioda dan rangkaian clamper positif & clamper negatif sehingga menghasilkan gelombang output yang tergeser?
Jawab:
-Prinsip kerja diode secara umum
Dioda terbentuk dari bahan semikonduktor tipe P dan N yang digabungkan. Dengan demikian dioda sering disebut PN junction. Dioda adalah gabungan bahan semikonduktor tipe N yang merupakan bahan dengan kelebihan elektron dan tipe P adalah kekurangan satu elektron sehingga membentuk Hole. Hole dalam hal ini berfungsi sebagai pembawa muatan. Apabila kutub P pada dioda (biasa disebut anode) dihubungkan dengan kutub positif sumber maka akan terjadi pengaliran arus listrik dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole dan daerah deplesi mengecil karena ada tarik menarik antara muatan positif dan negatif sehingga terjadi pengaliran arus,kondisi ini disebut forward bias (bias maju).
Sebaliknya apabila sisi P dihubungkan dengan kutup negatif baterai / sumber, daerah deplesi membesar dikarenakan ada tolak menolak muatan positif dan negatif sehingga tidak ada arus yang mengalir pada diode kondisi ini disebut revers bias (bias mundur).

-clamper positif
Rangkaian Clamper adalah rangkaian yang berfungsi “menjepit” atau menggeser sinyal pada suatu tegangan DC .Prinsip kerja dari rangkaian clamper positif ,arus AC yang berasal dari sumber tegangan dengan bentuk gelombang sinusoidal. Terdapat dua kondisi kondisi pertama, setengah gelombang positif akan melewati capasitor 100nF dan kapasitor 100nf menyimpan tegangan sebesar tegangan sumber. kemudian, arus menuju ke  percabangan antara dioda dan resistor.Pada dioda akan menerima tegangan balik (reverse bias) dikarenakan arus masuk dari katoda menuju anoda dioda yang berarti tegangan pada sisi N lebih besar dari sisi P dan daerah deplesi diode  membesar dikarenakan ada tolak menolak muatan positif dan negatif,sehingga hambatan yang dimiliki dioda lebih besar dibandingkan pada resistor 100k. Dengan demikian  arus tidak melewati dioda ,kemudian arus  melewati resistor 100k, dimana tegangan pada resistor hampir sama dengan tegangan inputnya.
      Pada kondisi kedua setengah gelombang negatif akan menuju percabangan antara diode dan resistor 100k ohm. Karena pada resistor 100k ohm memiliki hambatan yang maka arus akan mengalir melewati baterai lalu ke diode,pada diode terjadi forward bias (bias maju) yaitu arus masuk dari anoda (kutub positif) menuju ke katoda(kutub negative) dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole dan daerah deplesi mengecil karena ada tarik menarik antara muatan positif dan negative.  Arus akan masuk kedalam capasitor dan menyimpan arus sebesar tegangan sumber. Sehingga kapasitor menyimpan tegangan sebesar 2Vs dan gelombang output akan kecil dari pada gelombang input.dan dapat dilihat bentuk gelombang outputnya pada osiloskop dan juga dapat dilihat pergeserannya keatas (positif)….

-clamper negatif
Rangkaian Clamper adalah rangkaian yang berfungsi “menjepit” atau menggeser sinyal pada suatu tegangan DC .Prinsip kerja dari rangkaian clamper negatif ,arus AC yang berasal dari sumber tegangan dengan bentuk gelombang sinusoidal. Terdapat dua kondisi yaitu kondisi pertama, setengah gelombang positif akan melewati capasitor 100nF dan kapasitor 100nf menyimpan tegangan sebesar tegangan sumber. kemudian, arus menuju ke  percabangan antara dioda dan resistor.Pada dioda akan menerima forward bias(bias maju) dikarenakan arus masuk dari anoda menuju katoda dimana elektron bebas pada sisi N (katode) akan berpindah mengisi hole dan daerah deplesi mengecil karena ada tarik menarik antara muatan positif dan negative.sehingga hambatan diode lebih kecil dari resistor 100k ohm maka arus akan mengalir ke diode .
      Pada kondisi kedua setengah gelombang negatif akan melewati percabangan antara diode dan resistor 100k ohm. Pada diode terjadi revers bias(bias mundur) dikarenakan arus masuk dari katoda menuju anoda dioda yang berarti tegangan pada sisi N lebih besar dari sisi P dan daerah deplesi diode  membesar dikarenakan ada tolak menolak muatan positif dan negatif,sehingga hambatan yang dimiliki dioda lebih besar dibandingkan pada resistor 100k. Dengan demikian  arus tidak melewati dioda ,kemudian arus  melewati resistor 100k, Sehingga besar tegangan output hampir sama dengan tegangan input dengan polaritas (-). dan akan mengalir ke capasitor dan menyimpan tegangan sebesar VS. apabila di running maka gelombang output akan lebih kecil daripada gelombang input dan dapat dilihat pergeserannya kebawah (negative) ….
2. Apa pengaruh sumber dc (baterai) terhadap tegangan output?
Jawab:
Dari output rangkaian dapat dilihat bahwa pengaruh dc (baterai ) pada tegangan output adalah
Sumber baterai digunakan untuk menghasilkan pergeseran level tegangan ke nilai tertentu.jadi apabila ada ditambahkan sumber dc pada rangkaian maka pergeserannya akan bertambah sebesar sumber dc tersebut .

3.  Bagaimana pengaruh RC terhadap output?
jawab:
Pengaruh besar nilai RC terhadap output sangatlah besar, RC biasa dikaitkan dengan konstanta waktu , pada rangkaian clamper besar nilai dari RC harus dipilih sebaik mungkin sehingga konstanta waktu dari RC cukup besar untuk menjamin bahwa tegangan pada kapasitor tidak turun secara signifikan selama diode tidak menghantarkan (reverse bias) . waktu konstanta merupakan waktu dalam pengisian kapasitor , jadi besarnya nilai  RC berpengaruh terhadap pergeseran sinyal yang terjadi terhadap output rangkaian.

5. Link Download [Kembali]
  file HTML : Download disini !!!
 rangkaian clamper positif : Download disini !!!
 rangkaian clamper negatif : Download disini !!!
 rangkaian clamper bertegangan panjar positif : Download disini !!!
 video clamper positif : Download disini !!!
 video clamper negatif : Download disini !!!
 video clamper bertegangan panjar positif : Download disini !!!
